Быстроразъемные соединения с обратным клапаном предназначены для мобильного присоединения рукавов любого типа к трубопроводам с исключением протечек перекачиваемой среды и исключением необходимости снижения давления в системе во время отсоединения-присоединения рукавов, оборудованных данной концевой арматурой.

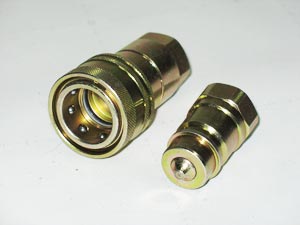

Быстроразъемное соединение с обратным клапаном

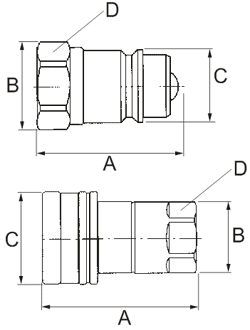

	Обозн	Присоед. резьба	Доп. раб. давление	Размеры
				Деталь	A	B	C	D, под ключ
		PT	кгс/см2		мм	мм	мм	мм
	SP 1/4	1/4	75	адаптер	38,4	21	15,6	19
				муфта	56	24,4	28,7	22
	SP 3/8	3/8	75	адаптер	45,4	24	20	22
				муфта	61	26	34	24
	SP 1/2	1/2	45	адаптер	46,3	29	25,7	27
				муфта	69,7	33	41,7	30
	SP 3/4	3/4	45	адаптер	59,9	38	32,7	32
				муфта	88,2	38	52,3	32
	SP 1	1	45	адаптер	74,7	45,3	40,5	41
				муфта	106,4	49	63,8	45
	SP 1 1/4	1 1/4	30	адаптер	128,3	66,7	48	60
				муфта	130	65,4	75,9	60
	SP 1 1/2	1 1/2	30	адаптер	135,5	66,7	48	60
				муфта	137,2	58,9	75,9	60
	SP 2	2	23	адаптер	123,8	79	69,9	70
				муфта	165	83,3	105	75



---

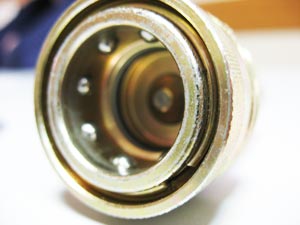

Быстроразъемное соединение с обратным клапаном шарикового типа

	Обозн	Присоед. резьба	Доп. раб. давление	Размеры
				Деталь	A	B	C	D, под ключ
		NPT/PT	кгс/см2		мм	мм	мм	мм
	700-SP 3/8	3/8	700	адаптер	41,5	27	21,5	24
				муфта	57	27,2	37	24
	700-SP 1/2	1/2	700	адаптер	48,4	29	23,7	27
				муфта	66,9	30	38,4	27
